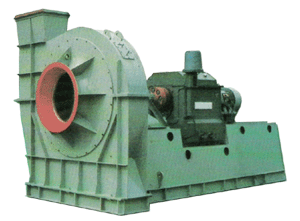

130t/h循环流化床锅炉引风机

G130、Y130、R130系列锅炉通、引及二次风机适用于火力发电厂中130t/h循环流化床锅炉的通风、引风及二次送风系统。
　　 G130通风机、R130二次风机输送的介质为空气，允许最高进口气体温度不得超过80℃，气体中的含烟浓度不得大于100mg/m3，Y130引风机输送介质为烟气，允许最高进口气体温度不得超过250℃，烟气中的含尘浓度不得大于200mg/m3
　　 通、引及二次风机均制成单吸入型
　　 三种系列的风机均可制成顺时针旋转和逆时针旋转两种形式
　　 风机的出口位置以机壳的出风口角度表示
　　 风机的传动方式为D式，即采用联轴器传动 　

转速
/(r/min)		 全压
/Pa		 流量
/(m3/h)		 内效率
/%		 所需功率
/KW		 所配电动机 联轴器 备注
型号 功率
/KW		 地脚螺栓 代号
4套
960 5520 259380 73.0 686 y500-6 800 M36*1000 TL13
 140*250

6000V
IP23

5330 302610 76.2 781
5160 345840 79.7 827 900
4930 389070 81.0 874 160*280
4600 432300 80.6 911 1000
4100 475530 76.7 938
3440 518760 70.3 937
注:进气状态:大气压力pa=101325pa,气体温度t-150℃,气体密度p=0.831kg/m3。

转速
/(r/min)		 流量
/(m3/h)		 全压
/Pa		 所需功率
/KW		 电动机 联轴器(1套) 地脚螺栓(4套) 备注
型号 功率KW
960 186790 6687 590 Y450-6 630 TL12130*250
TL12160*280		 M30*800 6000V
IP23
209210 6672 620
231630 6555 650 Y500-6 710 TL12140*250
TL12160*280		 M36*1000
254050 6320 677
276470 5970 700
298890 5618 725 800
321310 5210 750
注:进气状态:大气压力pa=101325pa,气体温度t=150℃,气体密度ρ=0.831kg/m3。

960 161870 6080 465 Y450-6 500 TL12130*250
TL12160*280		 M30*800 6000V
IP23
181300 6060 488
200730 5950 512 560
220160 5740 533
239590 5420 551
259020 5100 571 630
278450 4730 591
注:进气状态:大气压力pa=101325pa,气体温度t=150℃,气体密度ρ=0.831kg/m3。

960 101670 7970 357 Y450-6 450 PM650130*250
PM650130*250		 M30*800 6000V
IP23
115220 7840 395
128770 7640 435
142320 740.0 478 Y450-6 500
155870 7090 521 Y450-6 560
169420 6730 561
182970 6380 604 Y450-6 630
注：1、进入状态：大气压力pa=101325pa,温度t=140℃,介质密度ρ=0。851kg/m3
    2、当大气压力为pa=81600pa(612mmHg)时，第6工况点配用电动机为Y450-6，500kW.

960 211870 4560 488 Y450-6 560

PM650130*250
PM650160*280

 M30"*800 6000V
IP23
247180 4650 557
282490 4500 589 Y450-6 630
317800 4300 623
353110 4020 649 Y500-6 710 PM650140*250
PM650160*280		 M30*1000
388420 3580 669
423730 3060 669
注：1、进入状态：大气压力pa=101325pa,温度t=140℃,介质密度ρ=0。851kg/m3

960 102300 8285 370 Y450-6 450 PM650130*250
PM650130*250		 M30*800 6000V
IP23
114770 8170 405
127240 8000 445
139710 7790 485 Y450-6 500
152180 7520 530 Y450-6 560
164650 7210 570 Y450-6 630
177120 6960 615
189590 6630 670 Y450-6 710
注：1、进入状态：大气压力pa=101325pa,温度t=140℃,介质密度ρ=0.851kg/m3
    2、当大气压力为pa=81600pa(612mmHg)时，第7工况点配用电动机为Y450-6，560kW.

转速
/(r/min)		 全压
/Pa		 流量
/(m3/h)		 内效率
（%）		 所需功率
/KW		 电动机 联轴器(1套) 备注
型号 功率
/ KW		 地脚螺栓
4套 代号
1450 14670 61490 80.5 351 Y400-4 450 M30*800 TL11110*210
TL1195*170		 6000V
IP23
14460 69180 81.4 385
14120 76870 80.6 422
13740 84560 78.9 461 500
13250 92250 76.2 504 560
12640 99940 73.3 543
12050 107630 70.4 581 Y450-4 630 TL12120*210
TL1295*170
注：进气状态，大气压力pa=101325pa,温度t=20℃,介质密度ρ=1.2kg/m3

转速
/(r/min)		 流量
/(m3/h)		 全压
/Pa		 所需功率
/KW		 电动机 联轴器(1套) 地脚螺栓（4套） 备注
型号 功率
/ KW
1450 70350 17700 478 Y400-4 560 TL11110*210
TL11195*170		 M30*800 6000V
IP23
79140 17440 525
87930 17030 577 Y450-4 630 TL11120*210
TL1195*170
96720 16570 631
105510 15970 688 710
114300 15230 742 800
123090 14510 796
注：进气状态，大气压力pa=101325pa,温度t=20℃,介质密度ρ=1.2kg/m3

转速
/(r/min)		 流量
/(m3/h)		 全压
/Pa		 所需功率
/KW		 电动机 联轴器(1套) 地脚螺栓（4套） 备注
型号 功率
/ KW
1450 56790 13910 308 Y400-4 355 TL11110*210
TL1195*170		 M30*800 6000V
IP23
63890 13710 337
70990 13390 370 400
78090 13030 404
85190 12560 441 500
92290 11980 476
99390 11420 509
注：进气状态，大气压力pa=101325pa,温度t=20℃,介质密度ρ=1.2kg/m3

转速
/(r/min)		 流量
/(m3/h)		 全压
/Pa		 所需功率
/KW		 电动机 联轴器(1套) 地脚螺栓(4套) 备注
型号 功率
/ KW
1450 58000 15610 367 Y400-4 450 B8110*210
B895*170		 M30*800 6000V
IP23
65500 15400 405
73000 15020 445
80500 14580 489 500
88000 14020 532 560
95500 13350 573 Y450-4 630 B8120*210
B895*170
103000 12680 615
注：1.进气状态，大气压力pa=101325pa,温度t=20℃,介质密度ρ=1.2kg/m3。

转速
/(r/min)		 流量
/(m3/h)		 全压
/Pa		 所需功率
/KW		 电动机 联轴器(1套) 地脚螺栓(4套) 备注
型号 功率
/ KW
1450 100130 21580 876 Y500-4 1000 PM650130*250
PM650130*250		 M36*1000 6000V
IP23
110530 21360 949
120930 21000 1026 Y500-4 1120
131330 20530 1106
141730 20010 1188 Y500-4 1400
152130 19360 1270
162530 18610 1349
注：1.进气状态，大气压力pa=101325pa,温度t=25℃,介质密度ρ=1.18kg/m3。
    2.当大气压力为81600Pa(612mmHg)时,第3工况配用电动机为Y450-4 900kW,联轴器为PM650，地脚螺栓为M30*800。

转速
/(r/min)		 流量
/(m3/h)		 全压
/Pa		 所需功率
/KW		 电动机 联轴器(1套) 地脚螺栓(4套) 备注
型号 功率
/ KW
1450 39490 10830 168 Y315L2-2 200 TL1080*170
TL1075*140		 M24*630 380V
IP44
44430 10670 184
49370 10430 202
54310 10150 222 Y355M2-4 250 TL1095*170
TL1075*140
59250 9790 242
64190 9$40 260 Y355L1-4 280
69130 8910 279
注：1.进气状态，大气压力pa=101325pa,温度t=20℃,介质密度ρ=1.2kg/m3。

转速
/(r/min)		 流量
/(m3/h)		 全压
/Pa		 所需功率
/KW		 电动机 联轴器(1套) 地脚螺栓(4套) 备注
型号 功率
/ KW
1450 47160 6600 131 Y315L1-4 160 TL1080*170
TL1075*140		 M24*630 380V
IP44
52820 6650 138
58480 6530 146
64140 6310 152
69800 5960 157
75460 5610 162 Y315L2-4 200
81120 5200 167
注：1.进气状态，大气压力pa=101325pa,温度t=20℃,介质密度ρ=1.2kg/m3。

转速
/(r/min)		 全压
/Pa		 流量
/(m3/h)		 内效率
（%）		 所需功率
/KW		 所配电动机 联轴器(1套) 备注
型号 功率
/ KW		 地脚螺栓
4套 代号
1450 9700 36900 80.3 141 Y315L-4 160 M24*630 TL1080*170
TL1075*140		 380V
IP44
9560 41510 31.2 154
9350 46120 80.4 170 Y315L2-4 200
9100 50730 78.7 185
8780 55340 76.2 202
8380 59950 73.2 218 Y355M2-4 250 TL1095*170
TL1075*140
7990 64560 70.2 233
注：1.进气状态，大气压力pa=101325pa,温度t=20℃,介质密度ρ=1.2kg/m3。

转速
/(r/min)		 流量
/(m3/h)		 全压
/Pa		 所需功率
/KW		 电动机 联轴器(1套) 地脚螺栓(4套) 备注
型号 功率
/ KW
1450 113970 1120 498 Y400-4 560 TL11110*210
TL1195*170		 M30*800 6000V
IP23
126190 10940 525
138410 10540 545
150630 9960 564 Y450-4 630 TL12120*210
TL1295*170
(钢)
162850 9370 583
175070 8670 603
187290 7600 595
注：1.进气状态，大气压力pa=101325pa,温度t=20℃,介质密度ρ=1.2kg/m3。

转速
/(r/min)		 流量
/(m3/h)		 全压
/Pa		 所需功率
/KW		 电动机 联轴器(1套) 地脚螺栓(4套) 备注
型号 功率
/ KW
1450 50940 12070 249 Y355-4 315 B8100*210
B895*170		 M24*630 6000V
IP23
57410 11890 274
63880 11610 301
70350 11280 330 Y400-4 355 B895*210
B895*170		 M30*800
76820 10850 358
83290 10350 386 Y400-4 400
89760 9860 414 Y400-4 450
注：1、进气状态，大气压力pa=101325pa,温度t=25℃,介质密度ρ=1.18kg/m3。
    2、当大气压力为pa=81600pa(612mmHg)时，第5工况点配用电动机为Y355-4，280kW.

转速
/(r/min)		 流量
/(m3/h)		 全压
/Pa		 所需功率
/KW		 电动机 联轴器(1套) 地脚螺栓(4套) 备注
型号 功率
/ KW
1450 56580 7720 183 Y315M2-4 200 B890*170
B895*170		 M24*630 380V
IP23
64390 7680 193
72200 7500 204
80010 7120 213 Y315M3-4 220
87820 6640 221
95630 6110 229 Y315M4-4 250
103440 5300 228
注：1.进气状态，大气压力pa=101325pa,温度t=20℃,介质密度ρ=1.2kg/m3。
